RFI TECHNOLOGY SOLUTIONSPMR / LMRVHF
FSA20-41-P

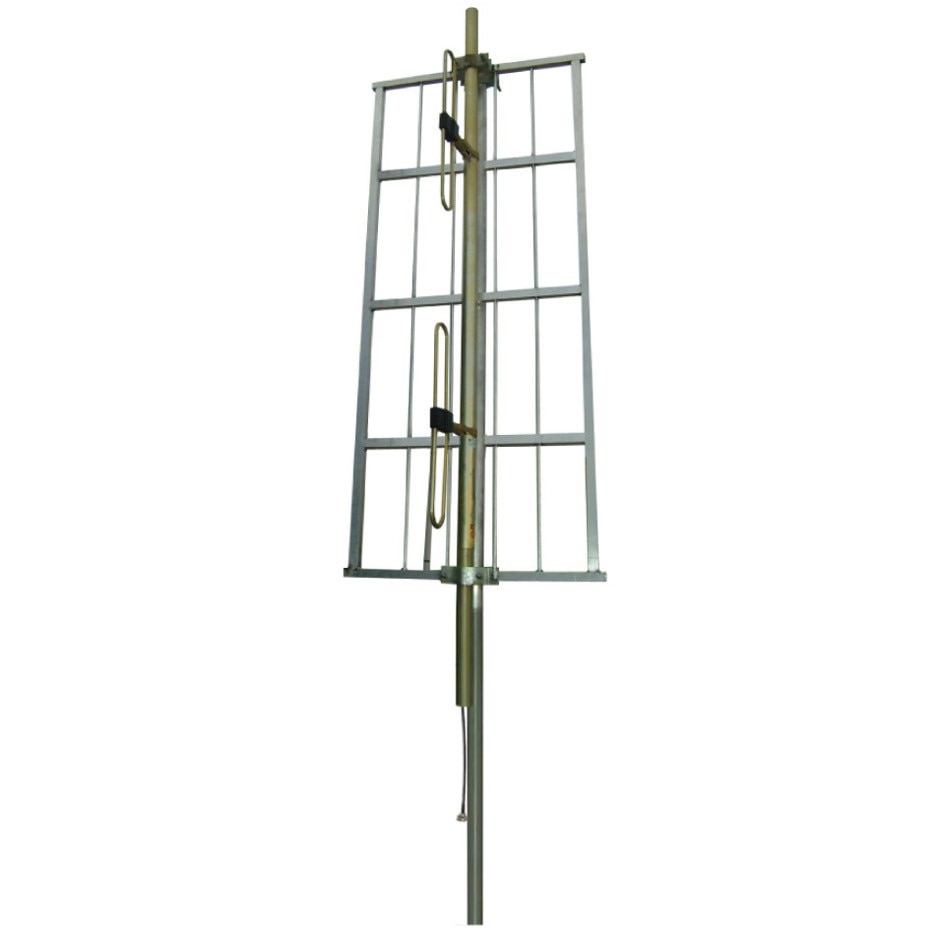

VHF Flat Screen Array 148-170MHz - 7dBd
The FSA Series arrays are based on the popular OA Series dipole array antennas. Supplied in “kit” form the these antennas are delivered in flat-pack packaging to minimise freight and warehousing issues and allow for simplified assembly at time of installation.
SPECIFICATIONS
- FREQUENCY (MHZ)
- 148 to 170
- VSWR
- <1.7:1 (11.7dB)
- POWER (W)
- 750
- PIM 3RD ORDER (DBC)
- <140
- TERMINATION
- 4.3-10 female on cable tail 500mm
- POLARISATION
- Vertical
- HORIZONTAL BEAMWIDTH
- 108°
- VERTICAL BEAMWIDTH
- 34°
- MOUNTING
- Clamps included to suit pole diameter 50-75mm
- FRONT/BACK RATIO (DB)
- 18
- CONSTRUCTION
- Welded aluminium, corrosion protection plating
- TUNED BANDWIDTH
- Full. No tuning required
- CONFIGURATION
- SISO
- ANTENNA TYPE
- Exposed Dipole Array
- APPLICATION
- Base Station Antenna
- DIMENSIONS
- Screen: 2600mm x 1040mm
