RFI TECHNOLOGY SOLUTIONSPMR / LMR700/800

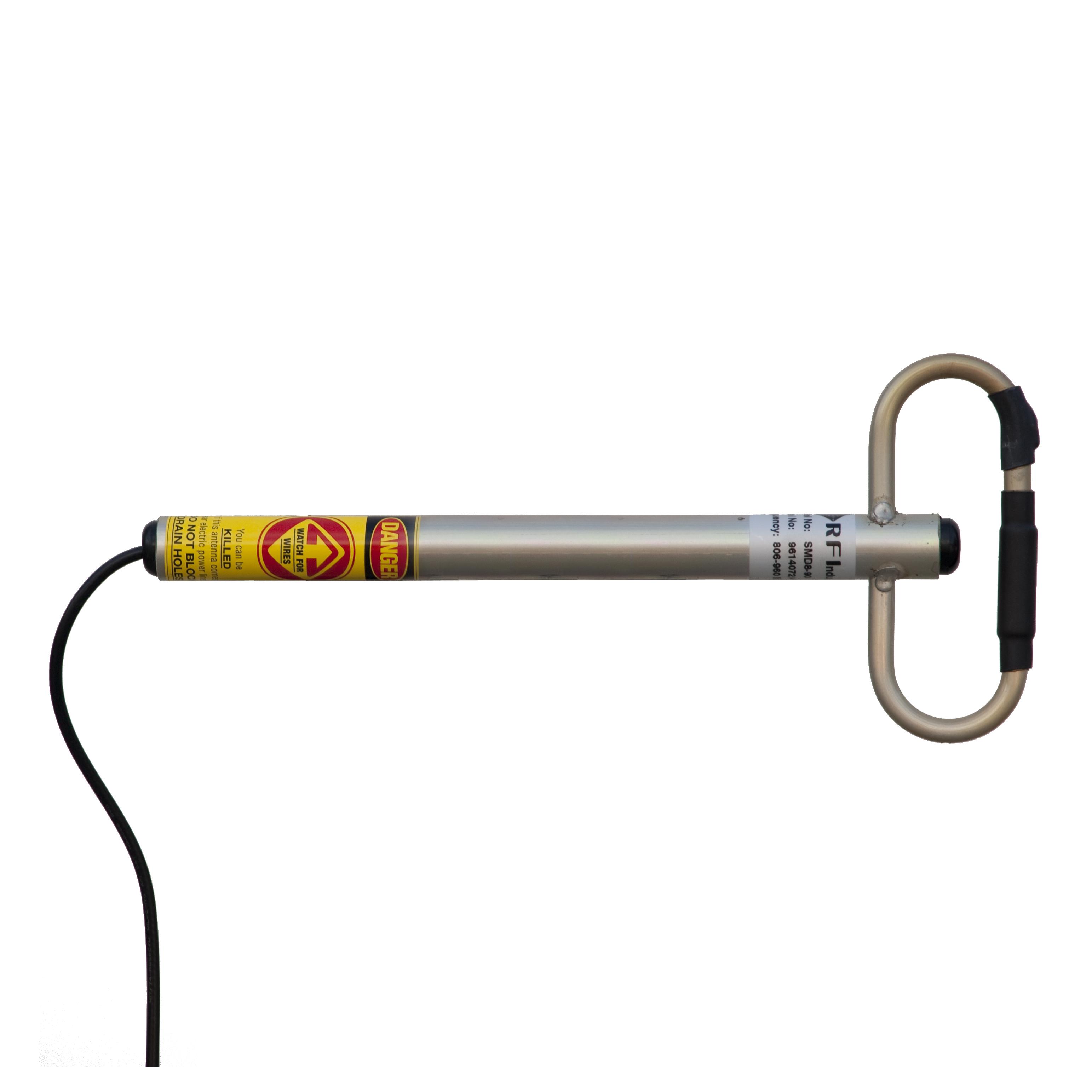

SMD8-90-P
UHF Side Mounted Dipole 806-960MHz
The SMD8-90-P side mount dipole is an extremely broad bandwidth antenna recommended for local area coverage or short haul RF link applications.
SPECIFICATIONS
- FREQUENCY (MHZ)
- 806 - 960
- FREQUENCY RANGE
- 806 - 960
- VSWR
- <1.5:1
- POWER (W)
- 200
- TERMINATION
- N female with short 9142 cable tail
- POLARISATION
- Vertical
- HORIZONTAL BEAMWIDTH
- Typically 213° at ¼ ? antenna - mast spacing
- VERTICAL BEAMWIDTH
- Typically 85° at ¼ l antenna - mast spacing
- MOUNTING
- 100mm x 25mm diam. alodined aluminium
- WEIGHT
- 0.2
- CONSTRUCTION
- All welded aluminium with alodined finish
- TUNED BANDWIDTH
- Full. No tuning required
- ANTENNA TYPE
- Side Mounted Dipoles
- APPLICATION
- Base Station Antenna
